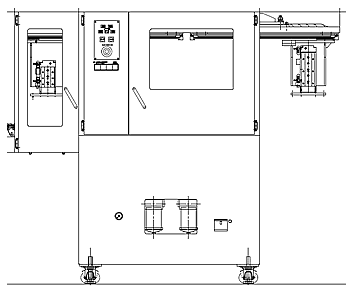

乾式ダイサーSAM-CT2533D
汎用性の高いパレット搬送式インラインダイサー
特徴

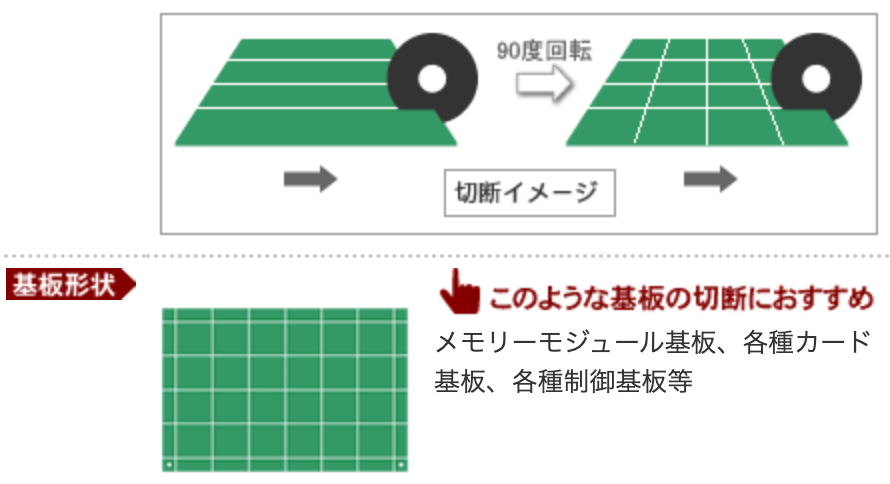

ダイシング式切断に付き高精度、高速切断が可能（1～200mm/sec）
画像処理、刃物破損、摩耗確認機能標準装備
切断部に治具パレットを使用することにより、基板搬送時の安全性が向上
治具パレットクリーニング機構内蔵にて毎回粉塵を回収します
リターンコンベア部にて捨て基板の自動排出機構標準装備
治具パレット部吸着確認にて基板セットミス確認機構標準装備
基本仕様
| 最大ワークサイズ | 250mm×330mm（パレット搬送時 180mm×330mm ） |
|---|---|
| 板厚 | Max.2mm |
| 搬入コンベア部 | コンベア：コンベア 基板クランプ：シリンダチャッキングユニット 基板搬送：単軸ロッドレスシリンダ |
| 切断部 X軸 | 移動範囲：520mm 移動速度：500mm/sec 繰り返し精度：±0.01mm スケール分解能：0.001mm |
| 切断部 Y軸 | 移動範囲：700mm 移動速度：1～200mm/sec 繰り返し精度：±0.01mm スケール分解能：0.001mm |
| 切断部 Z軸 | 移動範囲：27mm 移動速度：1～50mm/sec 繰り返し精度：±0.01mm スケール分解能：0.001mm |
| 切断部 θ軸 | モータ：DDモータ 最大回転角度：100° 繰り返し精度：±3″ |
| スピンドル部 | モータ：ACインダクションモータ 定格出力：90W |
| ブレード | 外形×内径：φ75mm×40mm 厚み：0.1～0.5mm |
| 排出P&P | 治具パレット搬送：シリンダチャッキングユニット（単軸ロッドレスシリンダ） |
| リターンC/V部 | コンベア部：平ベルト 捨て基板排出：シリンダP&P（バキュームパッド） クリーニング：回転ブラシ（羊毛） |
| 治具パレット寸法 | 治具パレット寸法：W390mm×D220mm×T10mm 治具パレット枚数（標準）：4 |
| ユーティリティ | 電源：φ3 AC200V 50/60Hz 最大消費電力：4kVA エア供給圧：0.5～0.7MPa エア消費量：500L/min（A.N.R） 装置寸法（ﾘﾀｰﾝC/V部含む）：W2,400mm × D1,750mm × H1,570mm 装置重量（ﾘﾀｰﾝC/V部含む）：約1,200kg |
