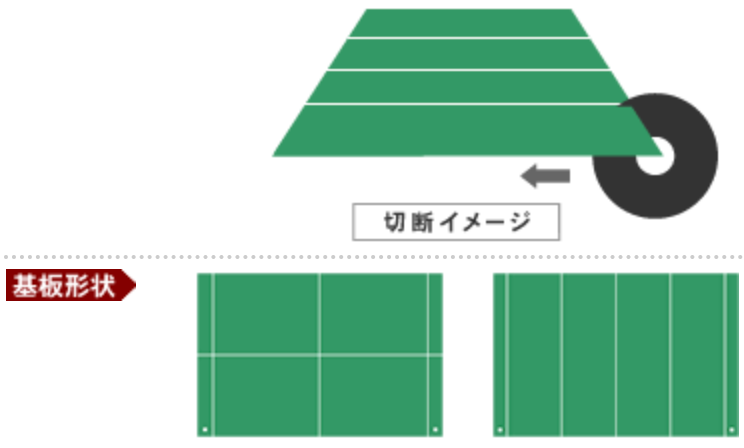

基板の形状に合わせて選ぶSAM-CT3SLG
試作や多品種少量生産に最適なローコスト位置決め手動モデル
特徴

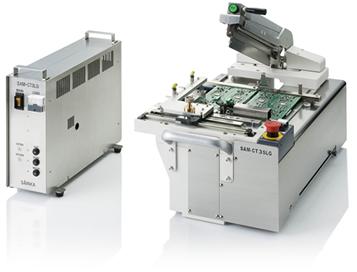

コンパクトなデザインで、セル生産に最適な卓上型基板分割機です。
位置決めを手動にすることで低価格化を実現。位置決めテンプレートで量産にも対応可能。
砥石を用いた研削に近い工法により、低ストレスで安全な基板切断とシャープな切断面を実現。
集塵機能を備えた基板押さえにより、基板切断時の振動を抑えて効率良く集塵します。
V溝無しでの切断が可能なため、基板製作費のコストダウンや基板の反りの低減が可能。
標準刃厚は0.3㎜で、V溝の切断にも最適。
幅の調整が可能なレールでの基板保持方式により治具不要。（※基板によって必要となる場合があります。）
新開発のブレードにより紙フェノール基板の高速切断やアルミ基板の切断も可能。
基本仕様
| 対象基板 | Y：切断長（ワーク幅）：330mm X：最大ピッチ送り寸法：196mm（標準）296mm（オプション） 材質：FR4、CEM1、CEM3等 部品高さ制限：基板上面47mm、基板裏面10mm（基板厚み含む） |
|---|---|
| 主軸 | モータ種類：インバータ駆動式インダクションモータ 100W 主軸回転数：2,000～5,700rpm |
| 主軸送り | モータ種類：DCモータ 戻し速度：46～88mm/sec 切削速度：16～63mm/sec |
| 刃物（GC砥石）：外径125mm、内径40mm、t=0.2～0.5mm、0.3（標準） 基板保持：メカチャック及びスライドレールにて固定し切断 |
|
| 設備本体 | 電源：単相 100V 50/60Hz 最大消費電力：約300VA（集塵機含まず） 本体サイズ（コントローラBOXサイズ）：W463mm×D779mm×H352mm （チャック収納時）（W170mm×D420mm×H363.5mm） 本体重量：約50kg |
| 集塵機 | 単相 100V 50/60Hz、約1kVA |
