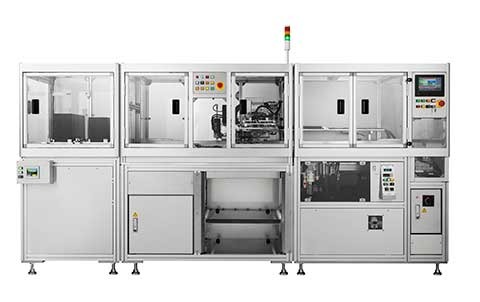

インライン用の機種で選ぶSAM-CT23ZLi
集塵性と省スペース化に優れたインラインモデル
特徴
治具下面より切断する方式を採用。実装基板上面より刃物を入れて切断出来ないような基板に最適
ルータ切断ならではの低ストレス・高精度・高品質な切断が可能です
コネクタ部品等のオーバーラップしている切断箇所も安全に切断できます
切削屑を下側からピンポイントに集塵する効率的かつ理想的な機構
コネクタ等の部品への切断屑の付着はほぼゼロ
搬送ユニットにより基板を抑えるので切断時の基板の振動を確実に防止します
各種安全センサを標準装備（エリアセンサ/ワーク有無/浮き検知/刃物折れ・落下検知）
低騒音型小型集塵機を採用（約65dB[A]）。省スペース化を実現
基本仕様
| 外形寸法 | 1600㎜×900㎜×1500㎜（500kg） |
|---|---|
| 最大基板サイズ | 250mm×350mm |
| 板厚 | 0.8~2.0mm |
| 材質 | ガラスエポキシ CEM1、3等 樹脂基板 |
| ルータ径 | 0.8mm～2.0mm |
| 切断速度 | Max.50mm/sec |
| 最大移動速度 | 500mm/sec |
| 繰り返し精度 | ±0.01mm以下 |
| Z軸ストローク | 50mm |
| スピンドル回転数 | 25,000~50,000rpm |
| X・Y・Z軸制御 | ACサーボ（X/Y軸）エアシリンダー（Z軸） |
| 電源 | 200V 50/60Hz |
| 最大消費電力 | 3.0KVA |
