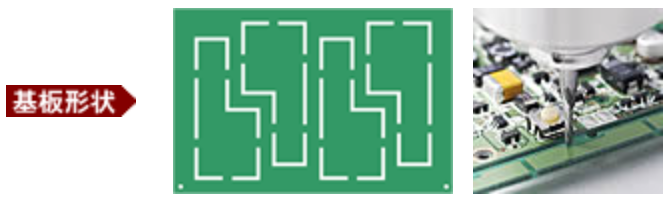

基板の形状に合わせて選ぶSAM-CT23BPF
ユーザーの要望を盛り込んだ拡張性に優れたインラインモデル
特徴
基板排出はP＆Pやコンベヤ搬送などカスタマイズ可能。

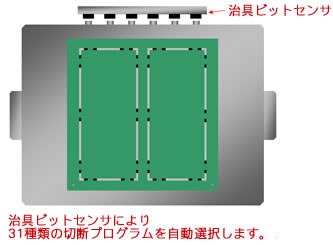

機種切替は治具ビットセンサにより31種類の切断プログラムを自動選択します。

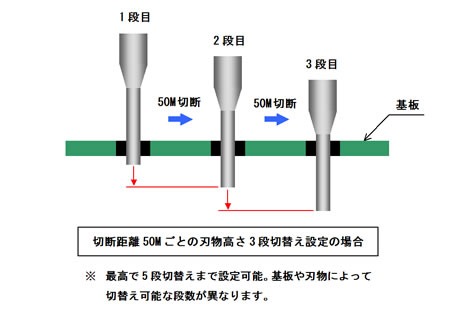

刃物高さの自動切替により、刃物を最大限使用することが可能。
安全仕様カテゴリー3に対応。
基本仕様
| 最大基板サイズ | 250mm×350mm |
|---|---|
| 板厚 | 0.8mm～3.0mm（搬送可能であること） |
| 材質 | ガラエポ CEM１、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec |
| 最大移動速度 | Max.500mm/sec |
| 最大移動速度 | ±0.01mm |
| Z軸ストローク | 50mm |
| スピンドル回転数 | 5,000～60,000rpm |
| X・Y・Ｚ軸制御 | X・Y・Ｚ軸制御 |
| 電源 | φ3 AC200V 50/60Hz |
| 最大消費電力 | 3.0kVA（集塵機含む） |
| 空気圧 | 0.5MPa |
| エアー消費量 | ＜P&P有＞60～70L/min（A.N.R）＜P&P無＞20～30L/min（A.N.R） |
| 本体重量 | 約500kg |
| 外形寸法 | W1,480mm×D880mm×H1,600mm |
| 基板搬送高さ | 900mm－20～＋50mm |
