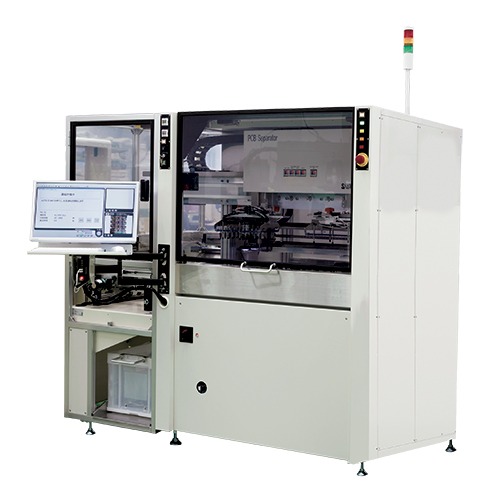

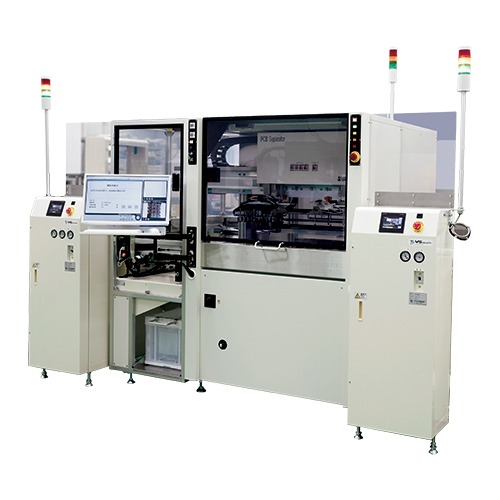

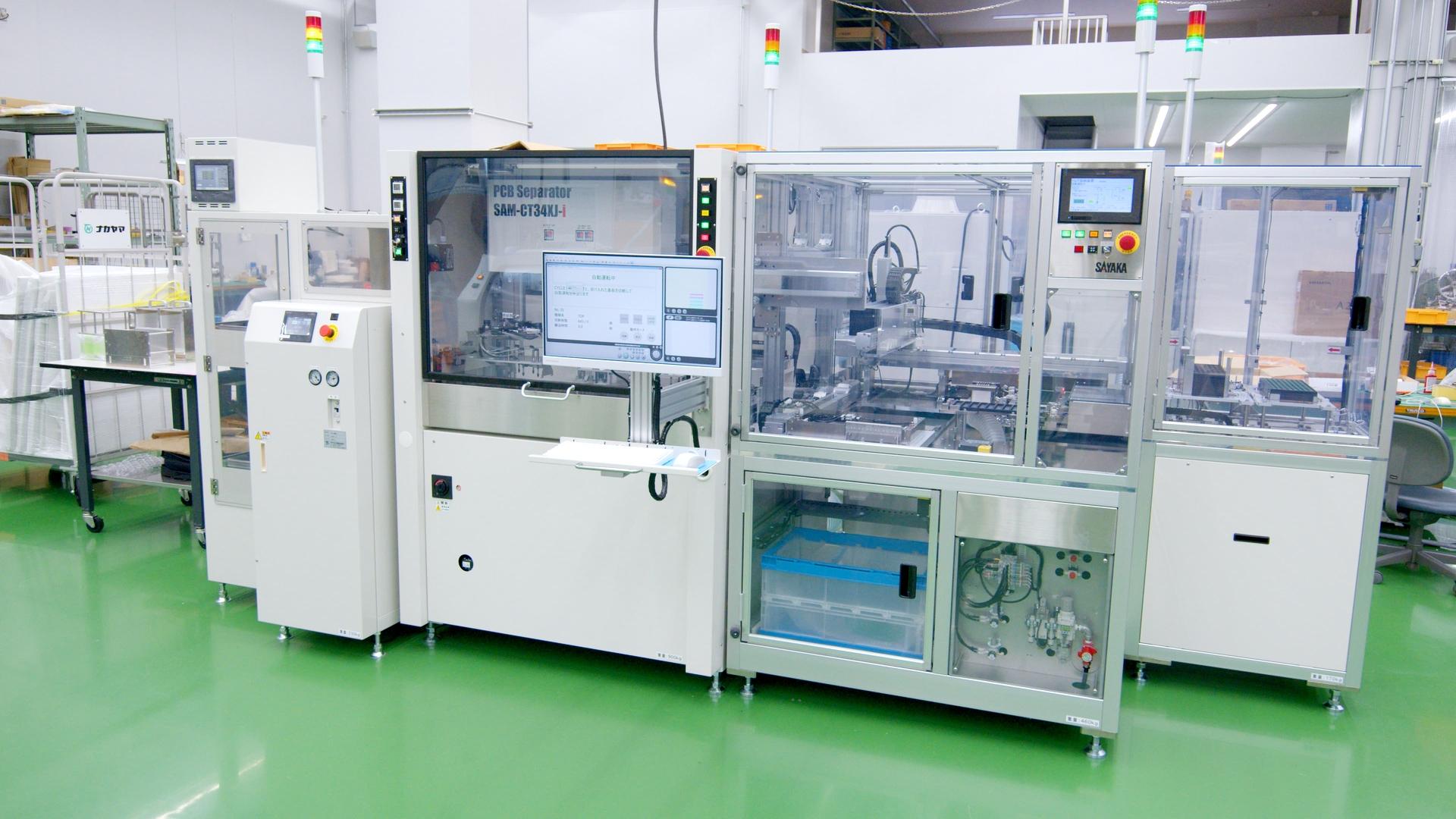

インライン用の機種で選ぶSAM-CT34XJi
ルータービット設定、切断条件を
機種毎に管理可能な
ハイスペックインラインルーターマシン
特徴
製品紹介動画
トレーサビリティ機能にてQRコード、データマトリックスを読込みデータ管理可能
ATC機能搭載により刃物の使用距離が規定数値に達すると刃物を自動交換
オプションによってフルオート対応も可能
カメラで基板を見ながら簡単にティーチング（CADデータによる編集も可能）
QRコード読込みにて、自動で機種切替が可能
画像処理機能搭載でQRコード読込みで自動機種切替、認識マークによる位置補正、NG基板のスキップ等、様々なモードを標準装備
ルータービット高さの自動段切換で刃物の長寿命化を実現
実装後の基板を低ストレス且つ安全に切断
移動速度の向上と3軸制御により、高速・高精度の切断
【標準装備】
・基板浮き検知センサー
・刃物折れ・落下検知センサー
【オプション】
・自動ビットチェンジャー
・トレーサビリティ
・刃物径測定機能
基本仕様
| 基板切断範囲 | 300×400mm |
|---|---|
| 基板厚 | t=0.4-3.0mm |
| 基板材質 | FR4、CEM1、CEM3等 樹脂基板 |
| 部品高さ制限 | 上面：30mm（基板厚み含む） |
| ルータービット径 | φ0.8-φ3.0mm |
| 最大切断速度 | 50mm/sec |
| 最大移動速度 | 1,200mm/sec |
| 繰り返し精度 | ±0.01mm以下 |
| Z軸ストローク | 40mm |
| スピンドル回転数 | 5,000-60,000rpm（可変） |
| X/Y/Z軸制御 | ACサーボモーター |
| 電源仕様 | φ3 AC200V 50/60Hz |
| 最大消費電力 | 約3.0kVA（標準集塵機【VNA-30】含む） |
| エアー供給圧 | 0.5-0.7MPa |
| エアー消費量 | 20-40L/min |
| 装置寸法 | W1,150×D1,550×H1,700mm （モニター、シグナルタワー【オプション】除く） |
| 本体重量 | 約600kg |
