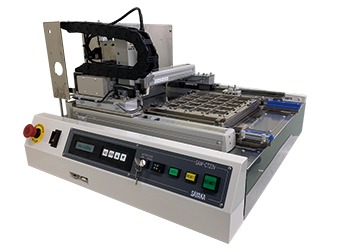

卓上インラインタイプSAM-CT23Vi
インライン対応モデルが新登場
特徴
パレット搬送に適しています。
パレット搬送により小型集合基板をパレット毎に
取込、搬出します。
基本仕様
| 最大基板サイズ | 250mm×350mm |
|---|---|
| 板厚 | t=0.4-2.0mm |
| 部品高さ制限 | 23mm（基板厚み含む） |
| 対象基板材質 | ガラスエポキシ、CEM1、CEM3等 樹脂基板 |
| ルータビット仕様 | φ0.8～φ2.0mm 超硬刃（サヤカオリジナル） |
| 最大切削速度 | 50mm/sec（通常10～20）条件による |
| 最大移動速度 | 500mm/sec |
| 繰り返し精度 | ±0.02mm以下 |
| Z軸ストローク | 35mm |
| スピンドル仕様 | 25,000～50,000rpm（可変） |
| X/Y/Z軸制御 | ACサーボモータ |
| 基板保持 | 専用治具、汎用治具 |
| 電源仕様 | 単相AC100V 50/60Hz ±5% |
| 最大消費電力 | 約200VA |
| プログラム容量 | 実行内蔵プログラム数 100機種 |
| 集塵機 | VNA-15（インバータ駆動）0.75kW VF-5N 0.4kW |
| 外形寸法 | W664×D715×H602mm |
| 本体重量 | 約65kg |
