基板の形状に合わせて選ぶSAM-CT23Q（手動・自動扉）
/35Q（自動扉）/36Q（自動扉）
コストパフォーマンスに優れた高性能小型卓上機
特徴
シンプルな設計が低コスト化を実現

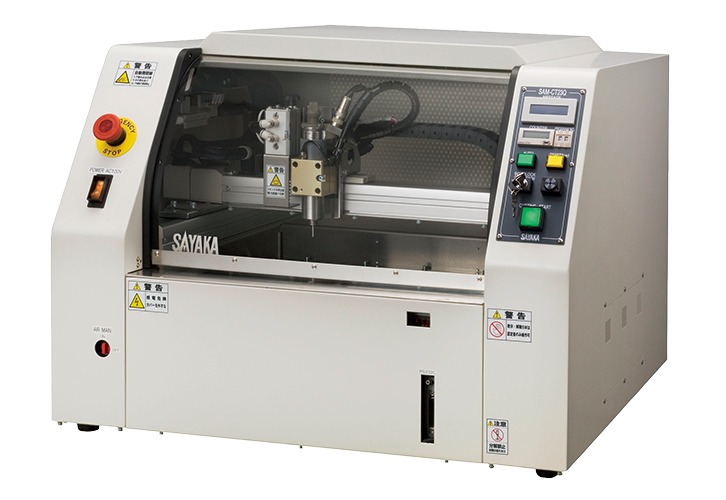

コンパクトなデザインで、セル生産に最適な卓上型基板分割機です

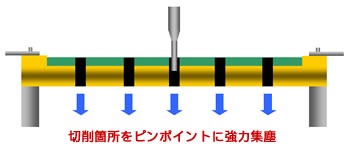

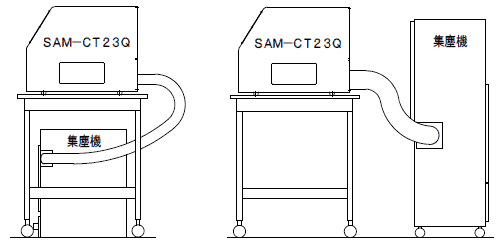

治具下面からの全面集塵方式を採用し、切断粉の付着を最小限に抑えました
治具下面からの全面集塵方式を採用し、切断粉の付着を最小限に抑えました

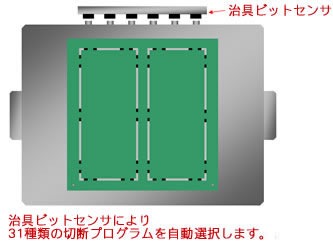

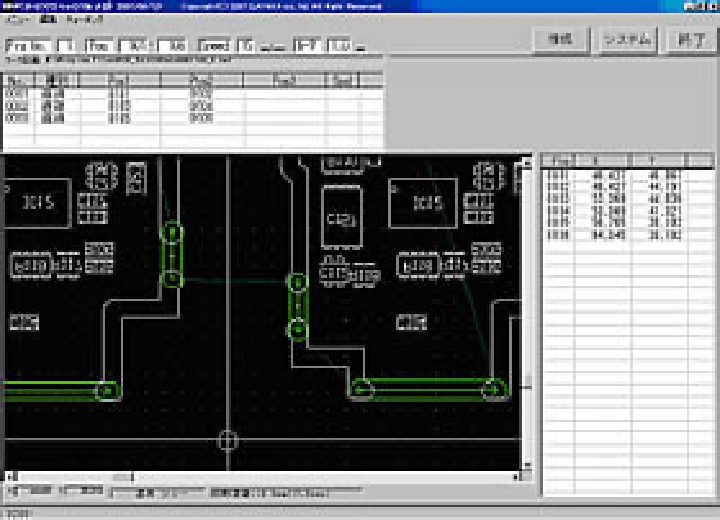

治具ビットセンサにより31種類の治具と切断プログラムの合致を照合します。

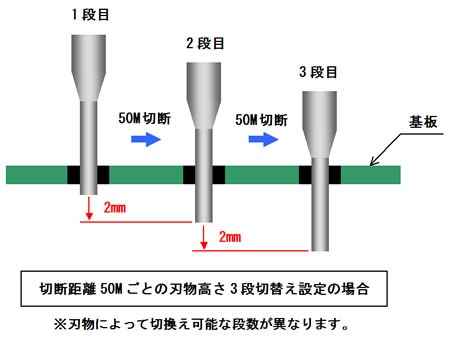

刃物高さの手動3段切替により長寿命化が可能
基本仕様
| SAM-CT23Q （手動扉・自動扉） |
SAM-CT35Q （自動扉） |
SAM-CT36Q （自動扉） |
|
| 最大基板サイズ | 250mm×350mm | 350mm×500mm | 350mm×600mm |
| 板厚 | 0.4mm～2.0mm | 0.4mm～2.0mm | 0.4mm～2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 | ガラエポ CEM1、3等 樹脂基板 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm | φ0.8～3.0mm | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec | Max.50mm/sec | Max.50mm/sec |
| 最大移動速度 | 400mm/sec | 400mm/sec | 400mm/sec |
| 繰り返し精度 | ±0.02mm（X・Y軸） | ±0.02mm（X・Y軸） | ±0.02mm（X・Y軸） |
| Z軸ストローク | 25mm | 25mm | 25mm |
| スピンドル回転数 | ［標準］40,000rpm ［オプション］5,000～60,000rpm |
5,000～60,000rpm | 5,000～60,000rpm |
| X・Y・Ｚ軸駆動方法 | ACサーボモータ（X・Y軸） シリンダ（Z軸） |
ACサーボモータ（X・Y軸） シリンダ（Z軸） |
ACサーボモータ（X・Y軸） シリンダ（Z軸） |
| 電源 | AC100V +10/-5％ 50/60Hz | AC100V +10/-5％ 50/60Hz | AC100V +10/-5％ 50/60Hz |
| 最大消費電力 | 1.2kVA（集塵機含む） | 1.2kVA（集塵機含む） | 1.2kVA（集塵機含む） |
| 空気圧 | 0.5～0.7MPa | 0.5～0.7MPa | 0.5～0.7MPa |
| エアー消費量 | 約10L/min（A.N.R） | 約10L/min（A.N.R） | 約10L/min（A.N.R） |
| 本体重量 | 約60kg | 約75kg | 約90kg |
| 外形寸法（mm） | ［手動扉］W720×D640×H500 ［自動扉］W720×D640×H522 |
W820×D740×H533 | W970×D740×H533 |
