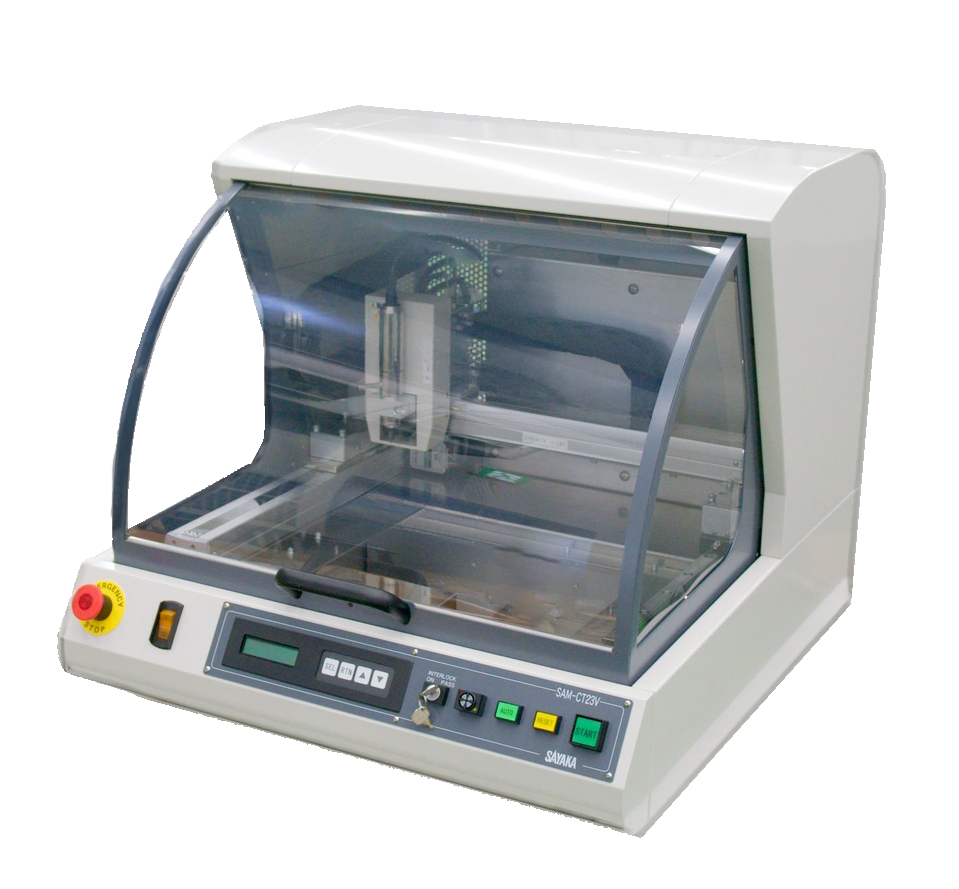

基板の形状に合わせて選ぶSAM-CT23V
使いやすさを追求した機能満載の小型卓上機
特徴
開放型扉採用により、基板の供給・取り出しが簡単に行えます。
高速・3軸駆動により生産タクトを大幅に短縮
AC100Vのみで生産が可能。生産場所を選びません。

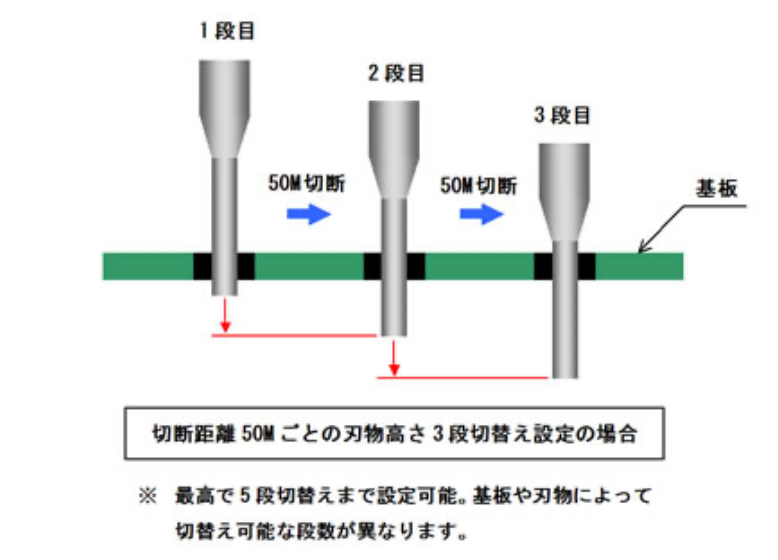

刃物高さの自動段切替により、刃物を最大限使用することが可能。
（切断距離または枚数で管理）
上位機種Jシリーズとの基板受け治具の共用が可能

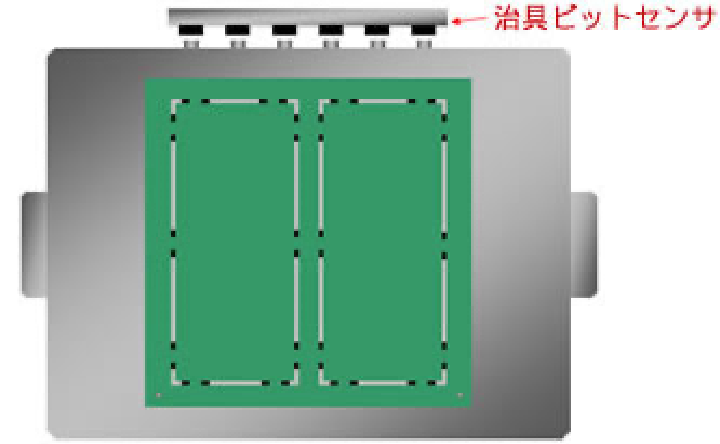

治具ビットセンサにより31種類の切断プログラムを自動選択します。（オプション）
基本仕様
| 最大基板サイズ | 250mm×350mm |
|---|---|
| 板厚 | 0.4mm～2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec |
| 最大移動速度 | 500mm/sec |
| 繰り返し精度 | ±0.02mm（X・Y・Z軸） |
| Z軸ストローク | Max.35mm |
| スピンドル回転数 | 25,000～50,000rpm |
| X・Y・Ｚ軸駆動方法 | パルスモータ（サーボ制御） |
| 電源 | 単相 AC100V ±5％ 50/60Hz |
| 消費電力 | 約1.2kVA （集塵機含む） |
| 空気圧 | 無し |
| エアー消費量 | 無し |
| 本体重量 | 約70kg |
| 外形寸法 | W664×D715×H602mm |

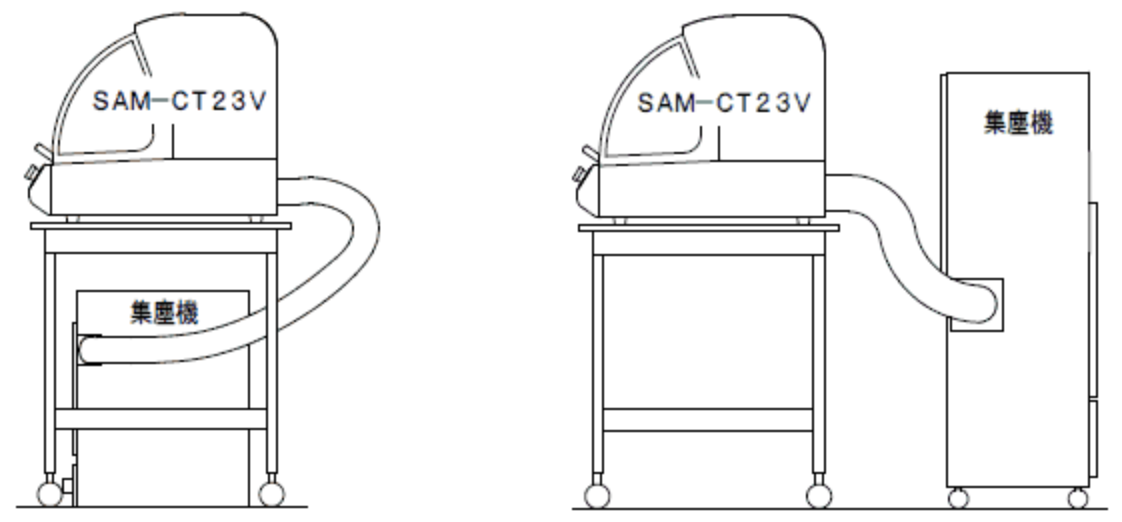

参考例
