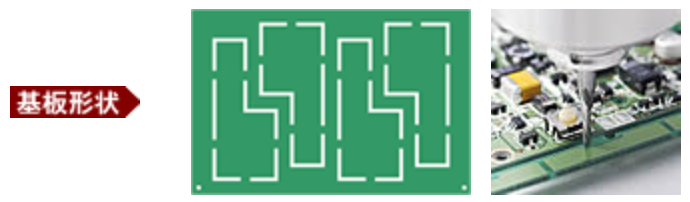

基板の形状に合わせて選ぶSAM-CT22NBS/23NBS

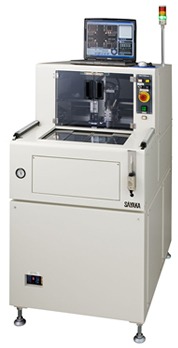

生産性を追求した2分割インデックステーブル搭載の超高速マシン
特徴

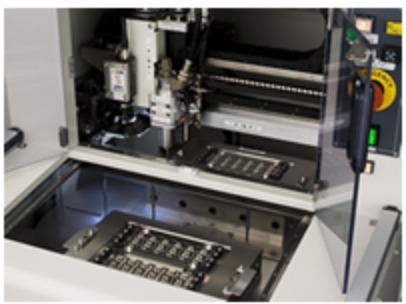

2分割インデックステ－ブルにより、基板供給・排出ステ－ションと切断ステ－ションを独立
切断中に基板の供給・取り出しが可能。（作業時間の短縮）
上部・左右を開放した、自動開閉カバーの採用により、作業性が大幅に向上
画像処理機能を搭載し、PC上で画像を確認しながらの容易なティーチングが可能
画像処理機能にて、認識マーク位置補正、NG基板のスキップ等様々なモードを装備

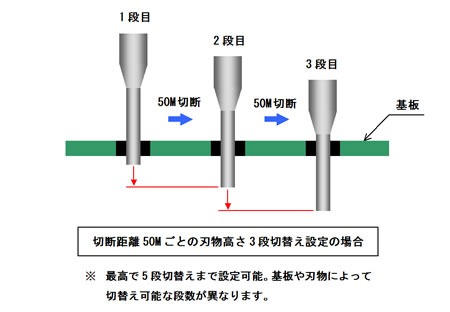

刃物高さの自動段切替により、刃物を最大限使用することが可能
カメラでQRコードを読み込んで切断プログラムを自動で選択
基本仕様
| SAM-CT22NBS | SAM-CT23NBS | |
| 最大基板サイズ | 200mm×250mm | 250mm×350mm |
| 板厚 | 0.4mm～2.0mm | 0.4mm～2.0mm |
| 材質 | ガラエポ CEM1、3等 樹脂基板 | ガラエポ CEM1、3等 樹脂基板 |
| ルータ径 | φ0.8～3.0mm | φ0.8～3.0mm |
| 切削速度 | Max.50mm/sec | Max.50mm/sec |
| 最大移動速度 | 800mm/sec | 800mm/sec |
| 繰り返し精度 | ±0.01mm | ±0.01mm |
| Z軸ストローク | Max.50mm | Max.50mm |
| スピンドル回転数 | 5,000～60,000rpm | 5,000～60,000rpm |
| X・Y・Ｚ軸制御 | ACサーボ | ACサーボ |
| 電源 | φ3 AC200V 50/60Hz | φ3 AC200V 50/60Hz |
| 消費電力 | 3.0kVA（集塵機含む） | 3.0kVA（集塵機含む） |
| 空気圧 | 0.5MPa | 0.5MPa |
| エアー消費量 | 20～30L/min（A.N.R） | 20～30L/min（A.N.R） |
| 本体重量 | 約500kg | 約600kg |
| 外形寸法 | W690mmxD1,030mmxH1,350mm | W890mmxD1,220mmxH1,350mm |
