ルーター式基板分割機
上切りインラインタイプSAM-CT23BPF
ユーザーの要望を盛り込んだ拡張性に優れたインラインモデル
動画
特徴
一体型システム
受入コンベア、切断部、排出用ピック＆プレースを備えた一体型のシステムで、機能や性能など当社のこれまでの実績が凝縮された汎用性の高い分割機。
低ストレス切断
ルータービットの高速・高精度な切断を実現したことで、他方式と比較して極めて低い応力値での切断を実現。チップ部品が切断部近くに実装されている基板や薄型で反りやすい基板にも対応（ひずみ量約200με以下：当社測定値）。

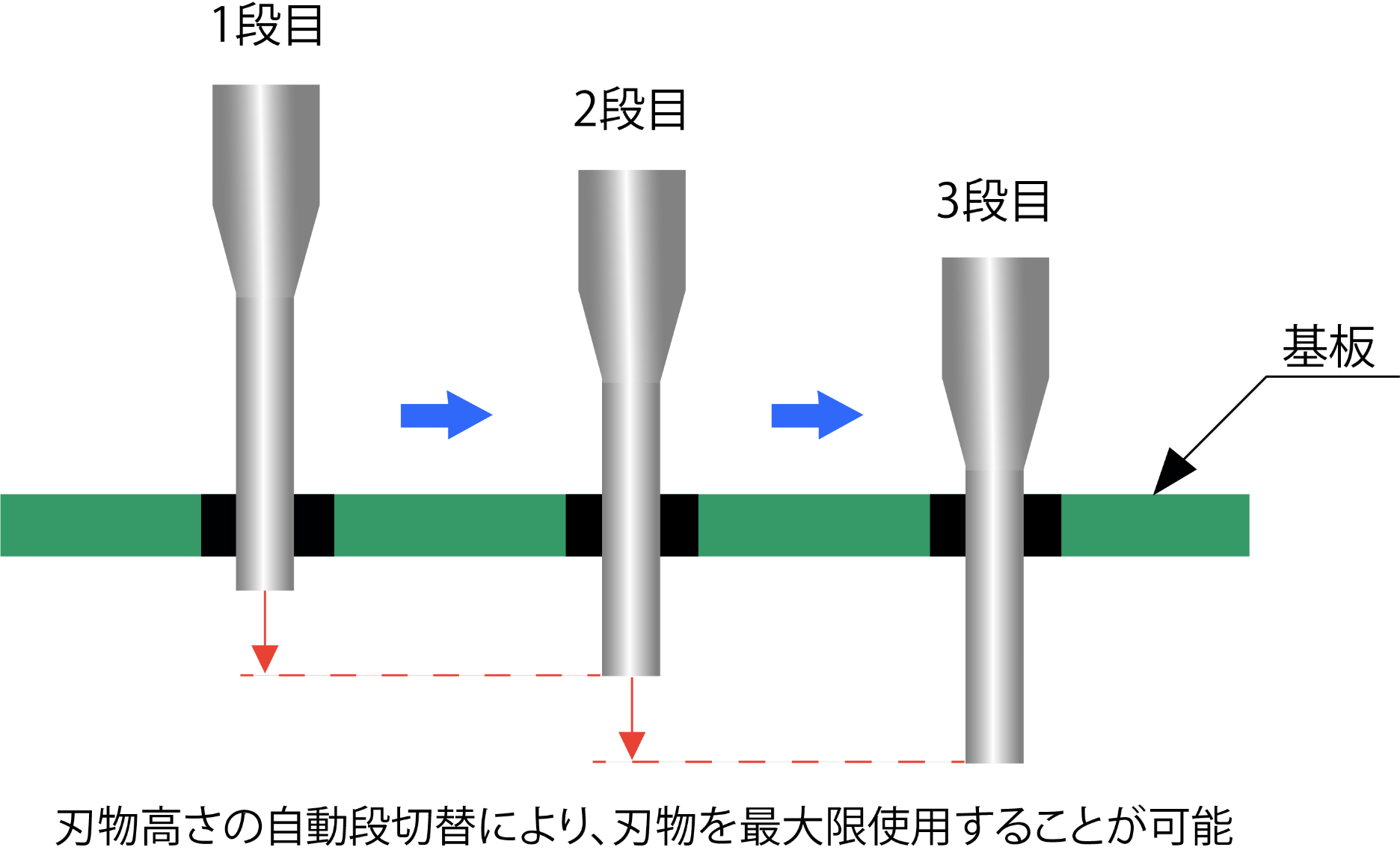

自動Z軸段切替で刃物の長寿命化
切断時間を基準にルータービットの突き出し量を調整することで、ランニングコストを大幅に低減させることが可能（最大5段階切り替え可能）。刃物も当社にて開発した、左ねじれの超鋼刃を採用しており、従来の刃物と比べて約3倍の長寿命を実現（当社調べ）。
効率的な集塵方式
治具下側から全面集塵を行うことで、切断した基板に付着する切断粉を最小限に抑え、当社が設計・製作する基板受け治具によりさらに切断粉の付着を抑制。
刃物検知機能標準装備
刃物の折れ・抜けを検知する機能を有し、切断ミスを未然に防止。
生産性の向上
機種切換えを効率的に行うため、コンベアの自動幅調整機能を搭載。
操作性の向上
タッチパネルのため、自動運転・マニュアル操作等の操作が簡単。
高い安全性
各扉にはハードインターロックを採用し、高い安全性を確保しています。
基本仕様
| SAM-CT23BPF | ||
|---|---|---|
| 最大基板サイズ | 250×350mm | |
| 対象基板 | 基板厚 | 1.0～2.0mm |
| 材質 | FR4、CEM1、CEM3等 樹脂基板 | |
| 部品高さ制限 | 上面21mm（基板厚み含む） |
|
| ルータービット径 | φ0.8～3.0mm | |
| 切断速度 | 50mm/sec | |
| 最大移動速度 | 500mm/sec | |
| 繰り返し精度 | ±0.01mm以下 | |
| Z軸ストローク | 50mm | |
| スピンドル回転数 | 5,000～60,000rpm | |
| X・Y・Z軸制御軸 | ACサーボモーター | |
| 電源仕様 | 3φ AC200V 50/60Hz | |
| 最大消費電力 | 約3.0kVA（ローダー、標準集塵機［VNA-15］含む） |
|
| エアー供給圧 | 0.5～0.7MPa | |
| エアー消費量 | 200L/min（ANL） | |
| 本体重量 | 約750kg | |
| 外形寸法 | W1,980×D880×H1,690mm （シグナルタワー［オプション］除く） |
|
※製品の仕様は予告なく変更する場合がございますのでご了承ください。
お問い合わせ先
※各種オプションを取り揃えております。また、内容によってはお客様の仕様に合わせてカスタマイズすることも可能です。まずはお気軽に当社までお問い合わせください。
