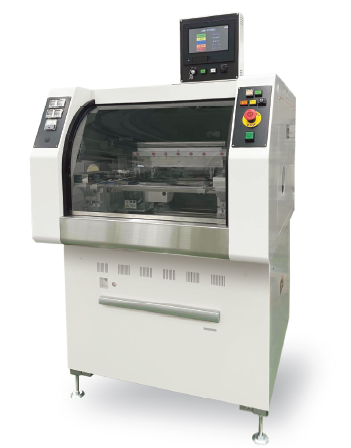

下切り乾式スライサー
スタンドアロンタイプSAM-CT34NSL
量産に最適な自動タイプの乾式スライサー
動画
特徴
低ストレス切断
切断時にプリント基板に与えるストレス（歪）は極小で、電子部品のクラックなどの心配がなく安全に切断可能（ひずみ量約100με以下：当社測定値）。

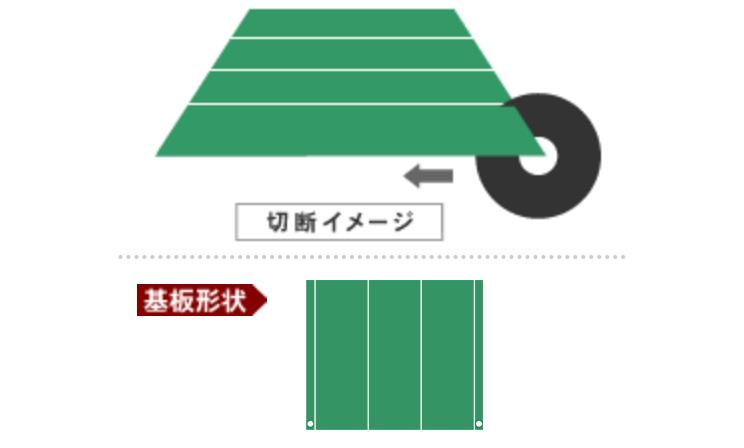

切削切断
GC砥石、基板チップソーによる切削切断でシャープな切断面を実現。
高速切断
基板チップソーによる紙フェノール基板切断では最大300mm/secの高速切断が可能なため、量産にも最適。
V溝不要
V溝なしでの切断が可能なため、V溝加工にかかっていた費用を削減可能。
簡単な操作性、切り間違えも防止
切断プログラムをタッチパネル上で簡単に作成。専用モニタによる切断ラインの確認や、ハンディ―コードリーダーを使ったプログラムNo.変更も可能（オプション）。基板パレット検知センサにより、選択したプログラムと一致しているかの確認も可能（オプション）。
基板の上下から集塵
切断中、集塵機により刃物ケース内と基板パレット下部の両方から切断粉を集塵。

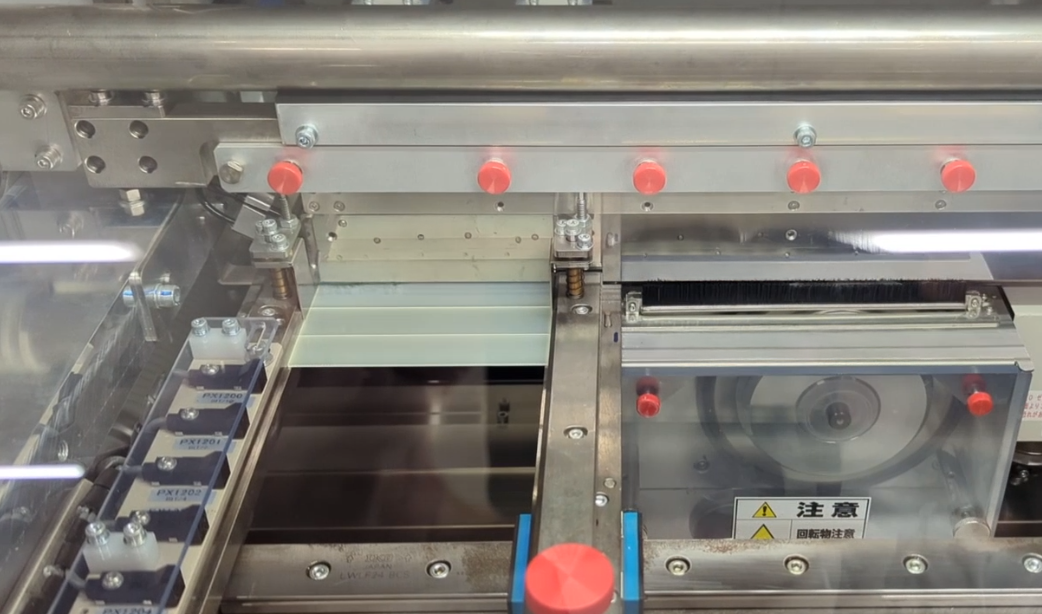

治具無しでも切断が可能
幅調整有のタイプであれば、基板単体で切断が可能（基板形状によってはパレットが必要となる場合があります）。
基本仕様
| SAM-CT34NSL | ||
|---|---|---|
| 最大基板サイズ | 345×400mm | |
| 対象基板 | 基板厚 | 0.4～2.0mm |
| 材質 | FR1等樹脂基板（CEM1は除く） | |
| 部品高さ制限 | 上面：47mm、下面：10mm （基板厚み含む） |
|
| 刃物 （外形×内径×厚み） |
GC砥石 | φ125×φ40×0.3mm（標準） |
| 基板チップソー | φ125×φ40×0.5mm（標準） | |
| 基板保持 | 基板単体 | メカチャック及びスライドレールにて保持 |
| 治具 | 治具上で位置決め | |
| X軸 | モーター種類 | ステッピングモーター（脱調レス） |
| 最大切削速度 | 300mm/sec | |
| 移動速度（戻り） | 300mm/sec |
|
| Y軸 | モーター種類 | ステッピングモーター（脱調レス） |
| ワーク送り速度 | 90mm/sec | |
| 移動速度（戻り） | 200mm/sec |
|
| 繰り返し位置決め精度 | ±0.01mm |
|
| Z軸 | 駆動方式 | エアシリンダー |
| R軸 | モーター種類 | インバーター駆動式インダクションモーター |
| R軸回転数（標準） | 5,700rpm | |
| 切断データ作成 | タッチパネル | カラー：7インチ |
| 入力方法 | 数値ティーチング | |
| 切断プログラム容量 | 本体：最大300機種、SDカード使用時：最大3,000機種 |
|
| 電源仕様 | 3φ AC200V 50/60Hz | |
| 最大消費電力 | 約0.4kVA（集塵機を除く） |
|
| エアー供給圧 | 0.4～0.5MPa | |
| エアー消費量 | 約70L/min（ANL） | |
| 本体重量 | 約350kg | |
| 外形寸法 | W900×D1,025×H1,591mm | |
※製品の仕様は予告なく変更する場合がございますのでご了承ください。
お問い合わせ先
※各種オプションを取り揃えております。また、内容によってはお客様の仕様に合わせてカスタマイズすることも可能です。まずはお気軽に当社までお問い合わせください。
