下切り乾式スライサー
卓上タイプSAM-CT3SLG
試作や多品種少量生産に最適なローコスト位置決め手動モデル
動画
特徴
低ストレス切断
切断時にプリント基板に与えるストレス（歪）は極小で、電子部品のクラックなどの心配がなく安全に切断可能（ひずみ量約100με以下：当社測定値）。

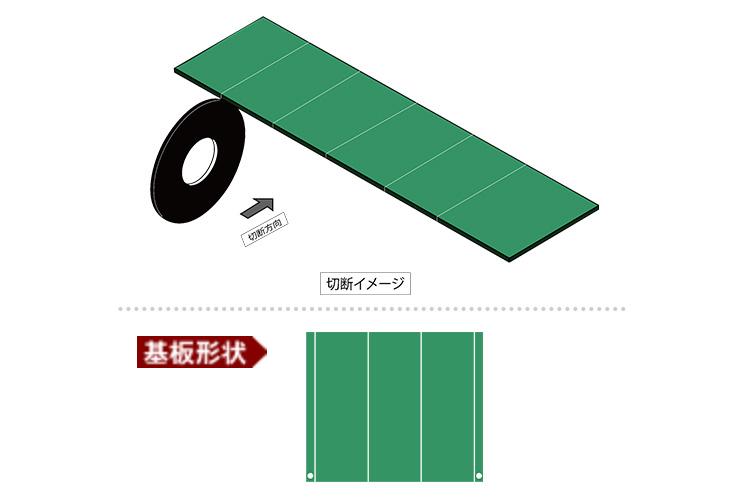

切削切断
GC 砥石、基板チップソーによる切削切断でシャープな切断面を実現。
低コスト化
乾式スライサーの低コスト化を実現し、開発や試作品切断等、幅広くご利用いただくことが可能。
V溝不要
V溝なしでの切断が可能なため、基板製作費を削減することが可能。
専用パレット
切断時に個片がバラバラになる形状のプリント基板は、専用パレットを使って保持する事が可能。
設置が簡単
エアーレスで、100v電源があればすぐに利用可能。
シンプルな操作性
切断のためのプログラミングは不要で、任意の位置で切断する場合には測長ユニットで、決められた位置で切断する場合にはゲージで切断ラインを簡単に位置合わせが可能。
基本仕様
| SAM-CT3SLG | ||
|---|---|---|
| 対象基板 | X：最大ピッチ送り寸法 | 標準196mm、オプション：296mm |
| Y：切断長（ワーク幅） | 330mm | |
| 基板厚 | 0.5～2.0mm | |
| 材質 | FR4、CEM1、CEM3等 樹脂基板 | |
| 部品高さ制限 | 上面：47mm、下面：10mm（基板厚み含む） |
|
| 刃物 （外形×内径×厚み） |
GC砥石 | φ125×φ40×0.3mm（標準） |
| 基板チップソー | φ125×φ40×0.5mm（標準） | |
| 主軸 | モーター種類 | インバーター駆動式インダクションモーター（60W） |
| 主軸回転数 | 0～5,700rpm | |
| 主軸送り | モーター種類 | DCモーター |
| 切削速度 | 16～63mm | |
| 戻り速度 | 47～88mm |
|
| 電源仕様 | 1φ AC100V 50/60Hz | |
| 最大消費電力 | 約0.3kVA（集塵機含む） |
|
| 外形寸法 | W475×D752×H401mm （チャックユニット・基板上押さえ［閉］） W546×D752×H680mm （チャックユニット・基板上押さえ［開］） |
|
| 本体重量 | 約70kg（集塵機除く） |
|
| コントローラーBOXサイズ | W170×D420×H363.5mm | |
| コントローラーBOX重量 | 約10kg | |
※製品の仕様は予告なく変更する場合がございますのでご了承ください。
お問い合わせ先
※各種オプションを取り揃えております。また、内容によってはお客様の仕様に合わせてカスタマイズすることも可能です。まずはお気軽に当社までお問い合わせください。
