乾式ダイサー
インラインタイプ
SAM-CT1520DFA
インラインタイプ
高速、高精度を実現した乾式ダイサーのインライン フルオートマシン
特徴
インラインフルオートダイシングマシン
マガジンローダー＆アンローダー標準装備で、完全無人化対応が可能。
高速・高精度な切断

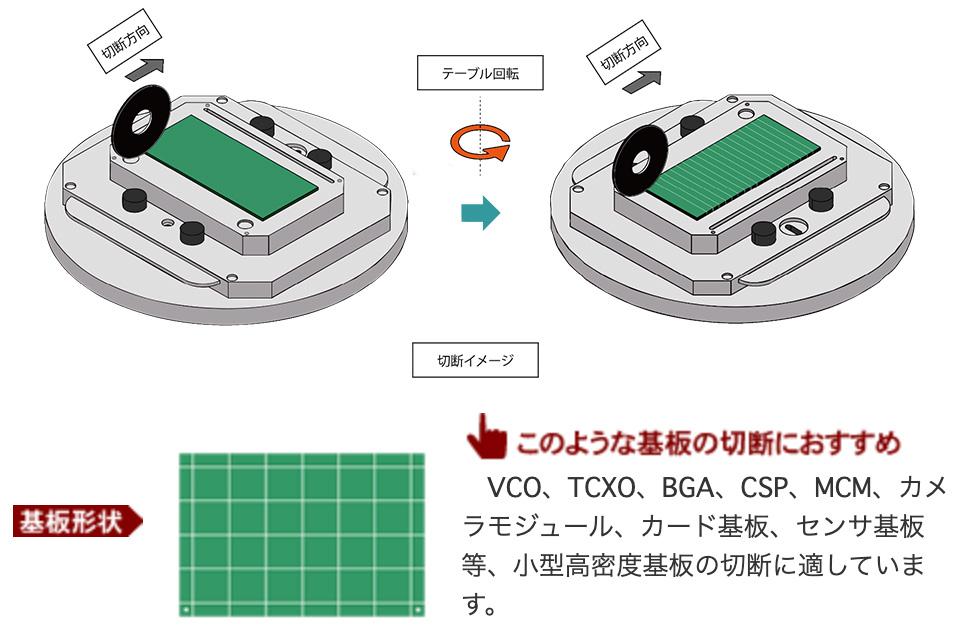

ブレードを高速回転させる事により高速・高精度な切断が可能。切断幅も0.2～0.5mmであるため、多数個取りの基板にも対応。
画像処理機能付き

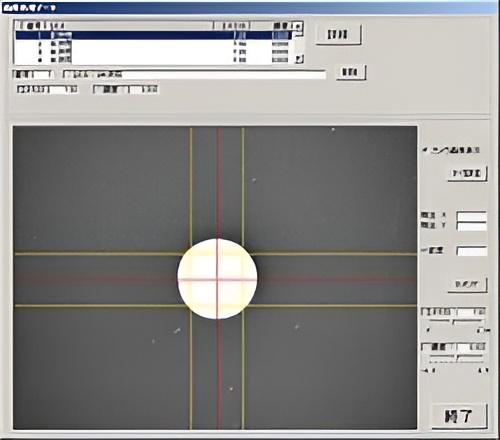

切断前にCCDカメラで画像処理を行い、切断位置の補正を行ってから切断するため、より高精度な切断が可能。
ワークの除電
切断前後にワークの除電を行い、静電破壊からワークを保護。静電気による粉塵の付着も軽減。
低ストレス
切断にブレードを用いる事により、実装部品やICに与えるストレスは極小（ひずみ量約100με以下：当社測定値）。
ランニングコストの低減
基板受け治具と真空吸着による基板固定方式により、Vテープ等が不要となりランニングコストを大幅に低減。機種切り替え時の治具交換やデータ切り替えも容易。
刃物の磨耗・破損検知を標準装備
自動運転時に刃物の磨耗状況をセンサで検知し、磨耗量に応じたZ軸制御を実施。常に一定の切り込み量で安定した切断を行い、切断前に刃物の破損を検知した場合は切断を中断。
追及された安全性
挟まれ・巻き込まれ防止センサを備え、安全対策も万全。エラー発生時にはモニターにガイダンス表示を行い原因特定が容易。危険内在個所にはハードインターロックを採用し、大開口構造によりメンテナンスも簡単。
高い操作性
初期入力時も多彩なカットモードを用意し、キーボード操作で容易に設定可能。ワークや切断条件に応じたブレード選択が可能（GC砥石、ダイヤモンド砥石、メタルソー）。
基本仕様
| SAM-CT1520DFA | |||
|---|---|---|---|
| 最大基板サイズ | 150×200mm | ||
| 対象基板 | 基板厚 | 0.4~2.0mm | |
| 材質 | FR4、CEM1、CEM3等 樹脂基板 | ||
| 部品高さ制限 | 上面：4mm（基板厚み含む） | ||
| 刃物（外形×内径×厚み） | φ75×φ40×0.2~0.5mm | ||
| X軸 | 稼働範囲 | 370mm | |
| 最大移動速度 | 500mm/sec | ||
| スケール分解能 | 0.001mm | ||
| 繰り返し精度 | ±0.01mm | ||
| Y軸 | 稼働範囲 | 350mm | |
| 最大移動速度 | 500mm/sec | ||
| 切断時テーブル移動速度 | 1～200mm/sec | ||
| スケール分解能 | 0.001mm | ||
| 繰り返し精度 | ±0.01mm | ||
| Z軸 | 稼働範囲 | 27mm | |
| 移動速度 | 1～50mm/sec | ||
| スケール分解能 | 0.001mm | ||
| 繰り返し精度 | ±0.01mm | ||
| θ軸 | 最大回転角度 | 100°（-5°～＋95°） | |
| 繰り返し精度 | ±3° | ||
| R軸 | 定格出力 | 90W | |
| 最大回転数 | 13,000rpm | ||
| ワーク供給 P&P | X軸ストローク | 650mm | |
| Y軸ストローク | 50mm | ||
| ワーク排出 P&P | X軸ストローク | 700mm | |
| Z軸ストローク | 50mm | ||
| 電源 | 3φ AC200V 50/60Hz | ||
| 最大消費電力 | 約5.0kVA ※ローダー、アンローダー含む |
||
| エアー供給圧 | 0.5～0.7MPa（ANR） ※ローダー、アンローダー含む |
||
| エアー消費量 | 約700L/min（ANR） ※ローダー、アンローダー含む |
||
| 装置寸法 | W2,770×D1,330×H1,450mm ※ローダー・アンローダー含む ※モニター、シグナルタワー［オプション］を除く |
||
| 本体重量 | 約1,000kg | ||
| 切断部集塵機出力 | 約0.75kw | ||
| クリーナー部集塵機出力 | 400W（ブラシクリーナー用） | ||
| 切断部・クリーナー部除電機能 | AC高周波式ブロータイプ：2個 | ||
※製品の仕様は予告なく変更する場合がございますのでご了承ください。
